iFlow使用docker环境运行

今天尝试了一下iFlow，很不错。没有bug，但是docker里面运行到最后显示的版图显示还是有一些问题，应该是klayout需要在桌面端运行。

但是我需要一个自动记录命令行输出的工具，运行结果找不到了。

最后生成的结果文件为：

iFlow使用

在拉取docker镜像后，使用命令进入docker：

docker run -it --name iflow iedaopensource/iflow bash

也可以自己构建：（考虑到后面出现的Qt动态链接库的bug，这里直接先考虑一下）

# syntax=docker/dockerfile:1
ARG BASE_IMAGE=ubuntu:20.04
FROM ${BASE_IMAGE}
LABEL maintainer="https://hub.docker.com/u/iedaopensource"

ARG IFLOW_WORKSPACE=/opt/iFlow
ADD https://gitee.com/oscc-project/iFlow.git ${IFLOW_WORKSPACE}

ENV TZ=Asia/Shanghai

RUN ln -sf /usr/share/zoneinfo/${TZ} /etc/localtime && \
    export DEBIAN_FRONTEND=noninteractive           && \
    bash ${IFLOW_WORKSPACE}/build_iflow.sh          && \
    rm -rf ${IFLOW_WORKSPACE}/tools/lemon-1.3.1*    && \
    apt-get autoremove -y && apt-get clean -y

RUN strip --remove-section=.note.ABI-tag /usr/lib/x86_64-linux-gnu/libQt5Core.so.5

WORKDIR ${IFLOW_WORKSPACE}/scripts

# docker build -t iflow .

进入后运行生成后端文件的脚本：

./run_flow.py -d aes_cipher_top -s synth,floorplan,tapcell,pdn,gplace,resize,dplace,cts,filler,groute,droute,layout -f sky130 -t HS -c TYP -v V1 -l V1

使用docker compose和docker run的区别：

docker compose可以每次****docker compose up运行即可，而不会重复创建镜像。

但是如果使用****docker run会创建重复的容器，比较麻烦。

跑上述的脚本的时候，出现了一个报错：

libQt5Core.so.5:cannot open shared object file: No such file or directory

网上找到的解决办法：

strip --remove-section=.note.ABI-tag /usr/lib/x86_64-linux-gnu/libQt5Core.so.5

原帖子链接

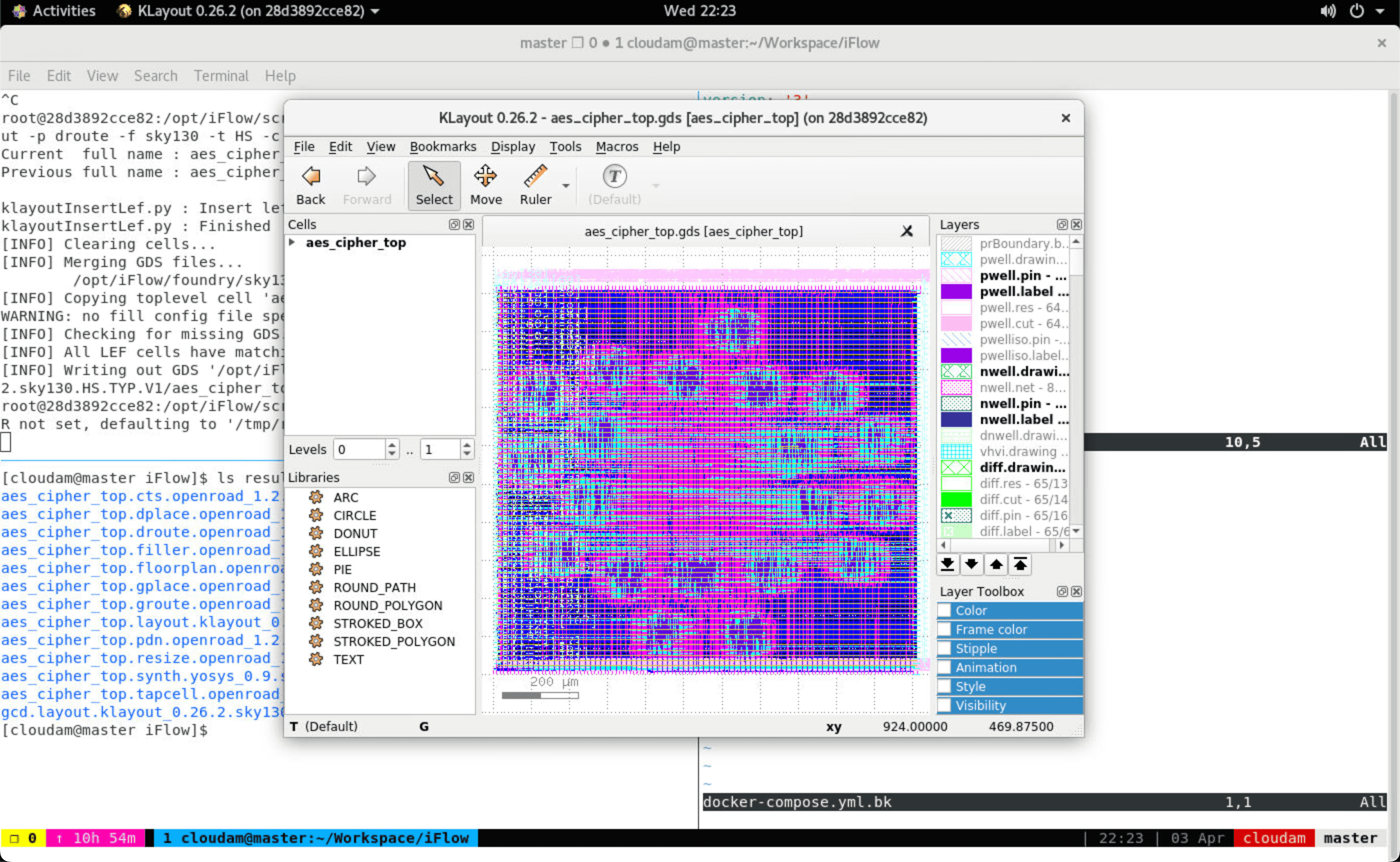

最后生成的芯片版图文件：

如果前面步骤都做好了，可以直接使用最后一步用layout显示版图文件：

./run_flow.py -d aes_cipher_top -s layout -f sky130 -t HS -c TYP -v V1 -l V1
